Фланцевые закладные детали
3300
3300
Описание
Назначение

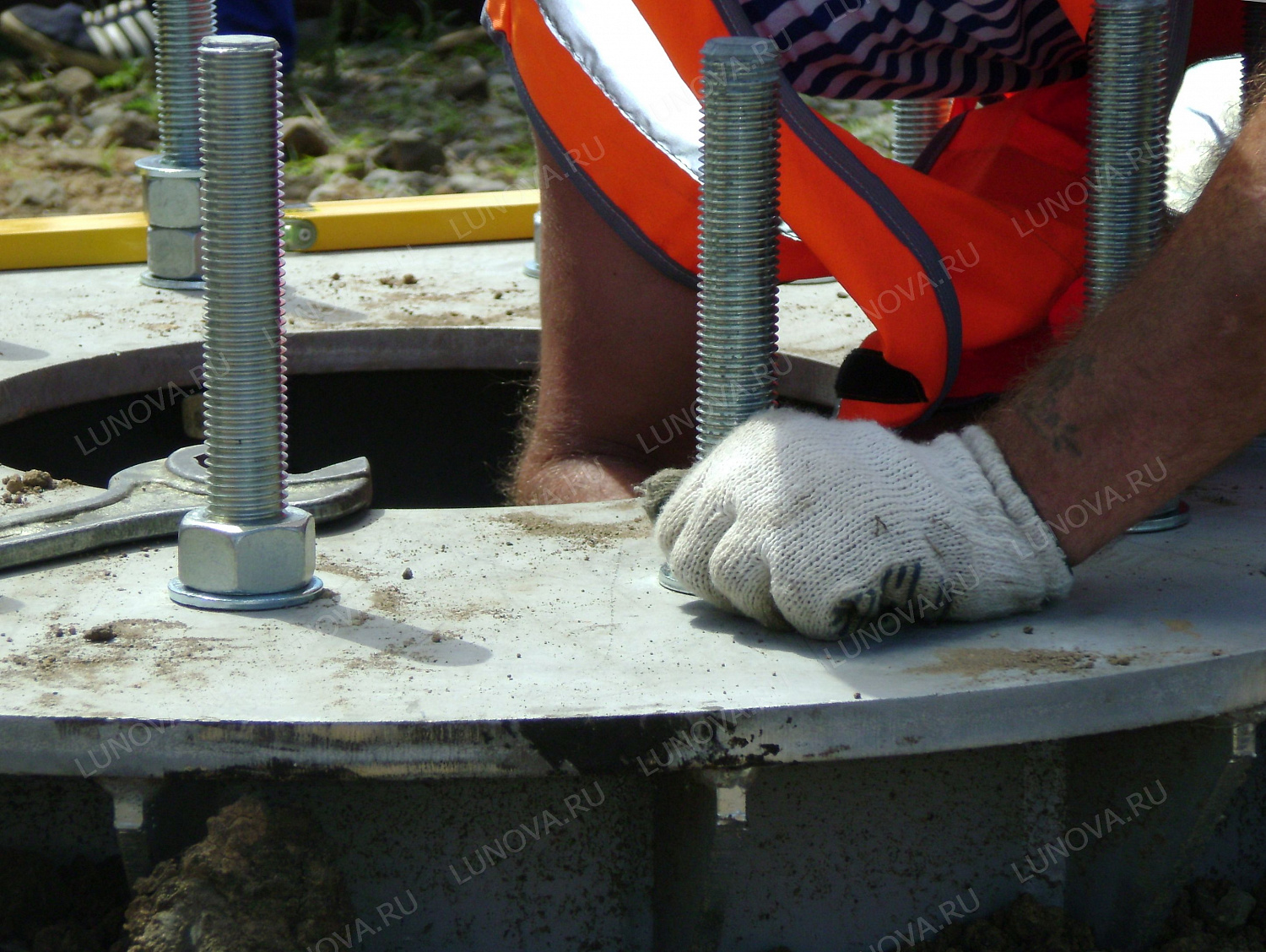

Фланцевые закладные детали используют для установки мачт, опор освещения и размещения другого оборудования, молниеотводов, флагштоков.Широко применяются как для высотных конструкций, так и для небольших парковых фонарей.
Описание
ЗФ или ЗДА надёжно фиксируют и передают устойчивое положение от фундамента к опоре.Закладная деталь устанавливается в фундамент заранее до монтажа самой мачты, опоры, молниеотвода.
Представляет собой трубы разного диаметра, длины и приваренного фланца. Размеры зависят от территориального расположения устанавливаемой конструкции, климатической зоны, грунта, передаваемых нагрузок на фундамент.
Покрытие
Выступающие из бетонного основания части закладной детали защищают от коррозии покрывая гидрозащитным составом на основе битума в соответствии CHиП 2.0З.11 и ГOCT 9.602. По запросу заказчика возможно покрытие методом горячего цинкования. Части закладной детали находящиеся в теле бетонного фундамента не покрываются, так как после установки исключается контакт с влагой.Для предотвращения появления ржавчины во время транспортировки и хранения закладные детали покрывают слоем грунта.
Расшифровка обозначений ЗФ
Пример: ЗФ-20/8/Д360-3-б.ЗФ- закладная фланцевая.
8 монтажных отверстий для болтов диаметром 20 мм.
360 - диаметр расположения отверстий,мм
3 - длина трубы,м.
б - битумное защитное покрытие.
Подбор закладной детали для опоры
1. Размеры фланца, количество и расположение отверстий должны точно соответствовать подпятнику устанавливаемой опоры.2. Предпочтительно закладную деталь разрабатывать и заказывать в комплекте с самой опорой.
Либо для расчёта конструкции и производства закладной детали требуется чертеж устанавливаемой опоры.
3. Закладная деталь устанавливается за 3-4 недели до монтажа самого наземного ствола.
Правильно рассчитав сроки можно сэкономить время. Пока идёт процесс производства опоры, подготовить фундамент и установить закладную деталь.
4. Для каждого вида опор соответствуют определенные типы и размеры закладных деталей. Не смотря на это закладная рассчитывается индивидуально для каждого проекта, что бы обеспечить надёжную несущую способность. Учитывается климатический район, тип грунта, нагрузки передаваемые на основание фундамента.
ЗДФ для несиловых трубчатых опор (ОПф)
| Наименование ЗДФ | Устанавливамая опора | Размер опоры D/d, мм | Диаметр трубы ЗДФ, мм | Размер фланца AхB, мм | n, шт., размер резьбы, мм | Масса ЗДФ, кг | Комплект метизов (короткий*) |
| ЗДФ-0,108-0,8 (К170-130-4х14) | ОП1ф-3,2 | 108/76 | 108 | 170/130 | 4х12 | 9,0 | Болт М12х50 оц. - 4 шт., Гайка М12 оц. - 4 шт., Гровер 12 оц. - 4 шт., Шайба 12 оц. - 4 шт. |
| ЗДФ-0,108-1 (К170-130-4х14) | ОП1ф-3,5 | 108/76 | 108 | 170/130 | 4х12 | 11,0 | Болт М12х50 оц. - 4 шт., Гайка М12 оц. - 4 шт., Гровер 12 оц. - 4 шт., Шайба 12 оц. - 4 шт. |
| ОП1ф-4,0 | 108/76 | ||||||
| ОП1ф-4,5 | 108/76 | ||||||
| ЗДФ-0,159-1,0 (К240-180-4х25) | ОП2ф-3,5 | 159/76 | 159 | 240/180 | 4х20 | 19,0 | Болт М20х70 оц. -4 шт. оц., Гайка М20 оц. - 4 шт., Гровер 20 оц. - 4 шт., Шайба 20 оц. 4 шт. |
| ОП2ф-4,0 | 159/76 | ||||||
| ОП2ф-4,5 | 159/76 | ||||||
| ЗДФ-0,159-1,5 (К240-180-4х25) | ОП2ф-5,0 | 159/76 | 159 | 240/180 | 4х20 | 27,0 | Болт М20х70 оц. -4 шт. оц., Гайка М20 оц. - 4 шт., Гровер 20 оц. - 4 шт., Шайба 20 оц. 4 шт. |
| ОП3ф-6,0 | 159/133 | ||||||
| ОП3ф-7,0 | 159/133 | ||||||
| ОП3ф-5,0 | 159/133 | ||||||
| ЗДФ-0,159-2,0 (К240-180-4х25) | ОП3ф-8,0 | 159/133 | 159 | 240/180 | 4х20 | 35,0 | Болт М20х70 оц. -4 шт. оц., Гайка М20 оц. - 4 шт., Гровер 20 оц. - 4 шт., Шайба 20 оц. 4 шт. |
| ОП3ф-9,0 | 159/133 |
ЗДФ для несиловых граненых опор (ОГКф)
| Наименование ЗДФ | Устанавливамая опора | Размер опоры D/d, мм | Диаметр трубы ЗДФ, мм | Размер фланца AхB, мм | n, шт., размер резьбы, мм | Масса ЗДФ, кг | Комплект метизов (короткий*) |
| ЗДФ-0,108-1,2 (К170-130-4х14) | ОГКф-3 | 96/69 | 108 | 170/130 | 4х12 | 12,0 | Болт М12х50 оц. - 4 шт., Гайка М12 оц. - 4 шт., Гровер 12 оц. - 4 шт., Шайба 12 оц. - 4 шт. |
| ОГКф-4 | 104/69 | ||||||
| ОГКф-5 | 114/69 | ||||||
| ЗДФ-0,108-1,5 (К200-150-4х20) | ОГКф-6 | 123/69 | 108 | 200/150 | 4х16 | 16,0 | Болт М16х60 оц. - 4 шт., Гайка М16 оц. - 4 шт., Гровер 16 оц. - 4 шт., Шайба 16 оц. - 4 шт. |
| ОГКф-7 | 131/69 | ||||||
| ОГКлф-7 | 135/69 | ||||||
| ЗДФ-0,133-1,5 (К200-150-4х20) | ОГКф-7 | 131/69 | 133 | 200/150 | 4х16 | 22,0 | Болт М16х60 оц. - 4 шт., Гайка М16 оц. - 4 шт., Гровер 16 оц. - 4 шт., Шайба 16 оц. - 4 шт. |
| ОГКлф-7 | 135/69 | ||||||
| ЗДФ-0,159-2,0 (К240-180-4х25) | ОГКф-8 | 140/69 | 159 | 240/180 | 4х20 | 36,0 | Болт М20х70 оц. -4 шт. оц., Гайка М20 оц. - 4 шт., Гровер 20 оц. - 4 шт., Шайба 20 оц. 4 шт. |
| ОГКлф-8 | 145/69 | ||||||
| ОГКф-9 | 149/69 | ||||||
| ОГКлф-9 | 160/75 | ||||||
| ОГКф-10 | 157/69 | ||||||
| ОГКЛф-10 | 170/75 | ||||||
| ЗДФ-0,168-2,5 (К280-200-4х30) | ОГКф-10(1) | 210/100 | 168 | 280/200 | 4х27 | 68,0 | Болт М27х80 оц. -4 шт. оц., Гайка М27 оц. - 4 шт., Гровер 27 оц. - 4 шт., Шайба 27 оц. 4 шт. |
| ОГКф-11 | 168/69 | ||||||
| ОГКф-12 | 176/69 | ||||||
| ЗДФ-0,219-2,5 (К320-230-4х34) | ОГКф-10(2) | 210/100 | 219 | 320/230 | 4х30 | 71,0 | Болт М30х100 оц. -4 шт. оц., Гайка М30 оц. - 4 шт., Гровер 30 оц. - 4 шт., Шайба 30 оц. 4 шт. |
| ЗДФ-0,273-2,5 (К400-300-4х34) | ОГКф-11(2) | 221/100 | 273 | 400/300 | 4х30 | 120,0 | Болт М30х100 оц. -4 шт. оц., Гайка М30 оц. - 4 шт., Гровер 30 оц. - 4 шт., Шайба 30 оц. 4 шт. |
| ОГКф-12(2) | 230/100 | ||||||
| ОГКф-14 | 253/100 | ||||||
| ОГКф-16 | 280/100 | ||||||
| ЗДФ-0,273-2,5 (К495-400-4х34) | ОГКф-14(2) | 315/150 | 273 | 495/400 | 4х30 | 134,0 | Болт М30х100 оц. -4 шт. оц., Гайка М30 оц. - 4 шт., Гровер 30 оц. - 4 шт., Шайба 30 оц. 4 шт. |
| ЗДФ-0,325-3,0 (Д650-550-8х34) | ОГКф-18 | 365/100 | 325 | 650/550 | 8х30 | 247,0 | Болт М30х100 оц. -4 шт. оц., Гайка М30 оц. - 4 шт., Гровер 30 оц. - 4 шт., Шайба 30 оц. 4 шт. |
| ОГКф-20 | 395/100 | ||||||
| ЗДФ-0,325-3,0 (К495-400-4х34) | ОГКф-16(2) | 315/150 | 325 | 495/400 | 4х30 | 265,0 | Болт М30х100 оц. -4 шт. оц., Гайка М30 оц. - 4 шт., Гровер 30 оц. - 4 шт., Шайба 30 оц. 4 шт. |
ЗДФ для складывающихся граненых опор (ОГКс)
| Наименование ЗДФ | Устанавливамая опора | Размер опоры D/d, мм | Диаметр трубы ЗДФ, мм | Размер фланца AхB, мм | n, шт., размер резьбы, мм | Масса ЗДФ, кг | Комплект метизов (короткий*) |
| ЗДФ-0,133-1,5 (К200-150-4х20) | ОГКс-6 | 140/75 | 133 | 200/150 | 4х16 | 22,0 | Болт М16х60 оц. - 4 шт., Гайка М16 оц. - 4 шт., Гровер 16 оц. - 4 шт., Шайба 16 оц. - 4 шт. |
| ЗДФ-0,159-2,0 (К240-180-4х25) | ОГКс-8 | 165/75 | 159 | 240/180 | 4х20 | 36,0 | Болт М20х70 оц. -4 шт. оц., Гайка М20 оц. - 4 шт., Гровер 20 оц. - 4 шт., Шайба 20 оц. 4 шт. |
| ЗДФ-0,168-2,5 (К280-200-4х30) | ОГКс-10 | 192/75 | 168 | 280/200 | 4х27 | 68,0 | Болт М27х80 оц. -4 шт. оц., Гайка М27 оц. - 4 шт., Гровер 27 оц. - 4 шт., Шайба 27 оц. 4 шт. |
| ОГКс-10,5 | 192/75 | ||||||
| ОГКс-12 | 210/75 | ||||||
| ЗДФ-0,219-2,5 (К320-230-4х34) | ОГКс-10(2) | 225/100 | 219 | 320/230 | 4х30 | 90,0 | Болт М30х100 оц. -4 шт. оц., Гайка М30 оц. - 4 шт., Гровер 30 оц. - 4 шт., Шайба 30 оц. 4 шт. |
| ОГКс-10,5(2) | 225/100 | ||||||
| ЗДФ-0,273-2,5 (К400-300-4х34) | ОГКс-12(2) | 275/150 | 273 | 400/300 | 4х30 | 120,0 | Болт М30х100 оц. -4 шт. оц., Гайка М30 оц. - 4 шт., Гровер 30 оц. - 4 шт., Шайба 30 оц. 4 шт. |
| ОГКс-14 | 253/100 | ||||||
| ОГКс-16 | 280/100 | ||||||
| ЗДФ-0,273-2,5 (К495-400-4х34) | ОГКс-14(2) | 315/150 | 273 | 400495/ | 4х30 | 120,0 | Болт М30х100 оц. -4 шт. оц., Гайка М30 оц. - 4 шт., Гровер 30 оц. - 4 шт., Шайба 30 оц. 4 шт. |
| ЗДФ-0,325-3,0 (Д650-550-8х34) | ОГКс-20 | 370/130 | 325 | 650/550 | 8х30 | 247,0 | Болт М30х100 оц. -4 шт. оц., Гайка М30 оц. - 4 шт., Гровер 30 оц. - 4 шт., Шайба 30 оц. 4 шт. |
| ЗДФ-0,325-3,0 (К495-400-4х34) | ОГКс-16(2) | 315/150 | 325 | 495/400 | 4х30 | 265,0 | Болт М30х100 оц. -4 шт. оц., Гайка М30 оц. - 4 шт., Гровер 30 оц. - 4 шт., Шайба 30 оц. 4 шт. |
ЗДФ для круглоконических опор (ОККф)
| Наименование ЗДФ | Устанавливамая опора | Размер опоры D/d, мм | Диаметр трубы ЗДФ, мм | Размер фланца AхB, мм | n, шт., размер резьбы, мм | Масса ЗДФ, кг | Комплект метизов (короткий*) |
| ЗДФ-0,108-1,2 (К170-130-4х14) | ОККф-3 | 93/60 | 108 | 170/130 | 4х12 | 12,0 | Болт М12х50 оц. - 4 шт., Гайка М12 оц. - 4 шт., Гровер 12 оц. - 4 шт., Шайба 12 оц. - 4 шт. |
| ОККф-4 | 104/60 | ||||||
| ОККф-5 | 115/60 | ||||||
| ЗДФ-0,108-1,5 (К200-150-4х20) | ОККф-6 | 141/75 | 108 | 200/150 | 4х16 | 16,0 | Болт М16х60 оц. - 4 шт., Гайка М16 оц. - 4 шт., Гровер 16 оц. - 4 шт., Шайба 16 оц. - 4 шт. |
| ЗДФ-0,133-1,5 (К200-150-4х20) | ОККф-7 | 152/75 | 133 | 200/150 | 4х16 | 22,0 | Болт М16х60 оц. - 4 шт., Гайка М16 оц. - 4 шт., Гровер 16 оц. - 4 шт., Шайба 16 оц. - 4 шт. |
| ЗДФ-0,159-2,0 (К240-180-4х25) | ОККф-8 | 163/75 | 159 | 240/180 | 4х20 | 36,0 | Болт М20х70 оц. -4 шт. оц., Гайка М20 оц. - 4 шт., Гровер 20 оц. - 4 шт., Шайба 20 оц. 4 шт. |
| ОККф-9 | 174/75 | ||||||
| ОККф-10 | 185/75 | ||||||
| ЗДФ-0,168-2,5 (К280-200-4х30) | ОККф-11 | 196/75 | 168 | 280/200 | 4х27 | 68,0 | Болт М27х80 оц. -4 шт. оц., Гайка М27 оц. - 4 шт., Гровер 27 оц. - 4 шт., Шайба 27 оц. 4 шт. |
| ОККф-12 | 207/75 |
ЗДФ для силовых граненых опор (ОГСф)
| Наименование ЗДФ | Устанавливамая опора | Размер опоры D/d, мм | Диаметр трубы ЗДФ, мм | Размер фланца AхB, мм | n, шт., размер резьбы, мм | Масса ЗДФ, кг | Комплект метизов (короткий*) |
| ЗДФ-0,219-2,5 (Д395-310-8х25) | ОГСф-0,4-8 | 207/90 | 219 | 395/310 | 8х20 | 99,0 | Болт М20х85 оц. - 8 шт. оц., Гайка М20 оц. - 16 шт., Шайба 20 оц. 16 шт. |
| ОГСф-0,4-9 | 215/90 | ||||||
| ОГСф-0,4-10 | 230/90 | ||||||
| ЗДФ-0,273-2,5 (Д495-420-8х30) | ОГСф-0,7-8 | 305/150 | 273 | 495/420 | 8х27 | 132,0 | Болт М27х120 оц. - 8 шт. оц., Гайка М27 оц. - 16 шт., Шайба 27 оц. 16 шт. |
| ОГСф-0,7-9 | 305/150 | ||||||
| ОГСф-0,7-10 | 305/150 | ||||||
| ЗДФ-0,325-3,0 (Д495-420-12х30) | ОГСф-1,0-8 | 305/150 | 325 | 495/420 | 12х27 | 208,0 | Болт М27х120 оц. - 12 шт. оц., Гайка М27 оц. - 24 шт., Шайба 27 оц. - 24 шт. |
| ОГСф-1,0-9 | 305/150 | ||||||
| ОГСф-1,0-10 | 305/150 | ||||||
| ЗДФ-0,325-3,0 (Д495-420-12х34) | ОГСф-1,3-8 | 305/150 | 325 | 495/420 | 12х30 | 258,0 | Болт М30х120 оц. - 12 шт. оц., Гайка М30 оц. - 24 шт., Шайба 30 оц. - 24 шт. |
| ОГСф-1,3-9 | 305/150 | ||||||
| ОГСф-1,3-10 | 305/150 | ||||||
| ЗДФ-0,426-3,0 (Д650-520-12х40) | ОГСф-1,8-9 | 395/180 | 426 | 650/520 | 12х36 | 309,0 | Шпилька М36х320 оц. - 12 шт. оц., Гайка М36 оц. - 72 шт., Шайба 36 оц. - 48 шт. |
| ЗДФ-0,426-3,0 (Д670-560-12х40) | ОГСф-1,8-10 | 420/180 | 426 | 670/560 | 12х36 | 312,0 | Шпилька М36х320 оц. - 12 шт. оц., Гайка М36 оц. - 72 шт., Шайба 36 оц. - 48 шт. |
| ОГСф-2,0-9 | 420/180 | ||||||
| ОГСф-2,0-10 | 445/180 |
ЗДФ для силовых трубчатых опор (ОСф)
| Наименование ЗДФ | Устанавливамая опора | Размер опоры D/d, мм | Диаметр трубы ЗДФ, мм | Размер фланца AхB, мм | n, шт., размер резьбы, мм | Масса ЗДФ, кг | Комплект метизов (короткий*) |
| ЗДФ-0,219-2,0 (Д395-310-8х25) | ОСф-0,3-8,0 | 219/159 | 219 | 395/310 | 8х20 | 83,0 | Болт М20х85 оц. - 8 шт. оц., Гайка М20 оц. - 16 шт., Шайба 20 оц. 16 шт. |
| ОСф-0,3-8,5 | 219/159 | ||||||
| ОСф-0,3-9,0 | 219/159 | ||||||
| ОСф-0,3-10,0 | 219/159 | ||||||
| ОСф-0,3-11,0 | 219/159 | ||||||
| ЗДФ-0,219-2,5(Д395-310-8х25) | ОСф-0,4-8,0 | 219/168 | 219 | 395/310 | 8х20 | 99,0 | Болт М20х85 оц. - 8 шт. оц., Гайка М20 оц. - 16 шт., Шайба 20 оц. 16 шт. |
| ОСф-0,4-8,5 | 219/168 | ||||||
| ОСф-0,4-9,0 | 219/168 | ||||||
| ЗДФ-0,219-2,5 (Д395-310-8х30) | ОСф-0,4-10,0 | 219/168 | 219 | 395/310 | 8х27 | 125,5 | Болт М27х120 оц. - 8 шт. оц., Гайка М27 оц. - 16 шт., Шайба 27 оц. 16 шт. |
| ОСф-0,4-11,0 | 219/168 | ||||||
| ЗДФ-0,273-2,5(Д495-420-8х30) | ОСф-0,7-8,0 | 273/219 | 273 | 495/420 | 8х27 | 132,0 | Болт М27х120 оц. - 8 шт. оц., Гайка М27 оц. - 16 шт., Шайба 27 оц. 16 шт. |
| ОСф-0,7-8,5 | 273/219 | ||||||
| ОСф-0,7-9,0 | 273/219 | ||||||
| ЗДФ-0,273-2,5 (Д495-420-8х34) | ОСф-0,7-10,0 | 273/219 | 273 | 495/420 | 8х30 | 165,0 | Болт М30х120 оц. - 8 шт. оц., Гайка М30 оц. - 16 шт., Шайба 30 оц. - 16 шт. |
| ОСф-0,7-11,0 | 273/219 | ||||||
| ЗДФ-0,325-3 (Д495-420-12х30) | ОСф-1,0-8,0 | 325/273 | 325 | 495/420 | 12х27 | 208,0 | Болт М27х120 оц. - 12 шт. оц., Гайка М27 оц. - 24 шт., Шайба 27 оц. - 24 шт. |
| ОСф-1,0-8,5 | 325/273 | ||||||
| ОСф-1,0-9,0 | 325/273 | ||||||
| ЗДФ-0,325-3 (Д495-420-12х34) | ОСф-1,0-10,0 | 325/273 | 325 | 495/420 | 12х30 | 258,0 | Болт М30х120 оц. - 12 шт. оц., Гайка М30 оц. - 24 шт., Шайба 30 оц. - 24 шт. |
| ОСф-1,0-11,0 | 325/273 | ||||||
| ОСф-1,3-8,0 | 325/273 | ||||||
| ОСф-1,3-8,5 | 325/273 | ||||||
| ОСф-1,3-9,0 | 325/273 |
*Для монтажа фланец к фланцу без зазора
D, мм - нижний диаметр опоры
d, мм - верхний диаметр опоры
n – количество отверстий во фланце
А – диаметр окружности или сторона квадрата фланца
Б – диаметр окружности или сторона квадрата расположения отверстий под крепежные элементы
В таблице приведены параметры ЗДФ для опор ОГК, ОГКф с минимальными габаритами, для применения в I-II ветровых районах
ОГК-хх(2) - параметры ЗДФ для усиленных опор ОГК, ОГКф с вершиной 100(150) мм, для I-VI ветровых районов
Характеристики
Конструкция
Основные особенности конструкции трубчатой закладной детали:
1.Нерегулируемое крепление несиловой опоры к фундаменту, прямое, "фланец к фланцу"
2.Регулируемое крепление несиловой опоры к фундаменту.
Используются два дополнительных ряда гаек для выравнивания опоры по вертикали
3.Регулируемое крепление усиленной опоры к фундаменту при помощи шпилек.
Используются два дополнительных ряда гаек для выравнивания опоры по вертикали
4. Нерегулируемое крепление силовой опоры к фундаменту, прямое, "фланец к фланцу"
5.Регулируемое крепление силовой опоры к фундаменту.
Используются два дополнительных ряда гаек для выравнивания опоры по вертикали
6.Регулируемое крепление силовой опоры к фундаменту при помощи шпилек.
Используются два дополнительных ряда гаек для выравнивания опоры по вертикали
- Состоит стальной трубы и приваренного к ней фланца для соединения с подпятником ствола опоры.
- Фланец может быть круглый или квадратный конфигурации.
- По центру фланца отверстие размером совпадающее с внутренним диаметром опоры.Отверстия под болтовые соединения фланца с подпятником ствола опоры, располагаются в зависимости от формы и размера соединяемых частей. Для круглого фланца вырезается 4 отверстия расположенных по углам. А для круглого более 4 отверстий по периметру.
- В избежании горизонтальной деформации и предания дополнительной прочности между фланцем и трубой привариваются косынки.
- Для подвода электрического кабеля в трубе закладной детали прорезается овальное отверстие.
1.Нерегулируемое крепление несиловой опоры к фундаменту, прямое, "фланец к фланцу"
2.Регулируемое крепление несиловой опоры к фундаменту.
Используются два дополнительных ряда гаек для выравнивания опоры по вертикали
3.Регулируемое крепление усиленной опоры к фундаменту при помощи шпилек.
Используются два дополнительных ряда гаек для выравнивания опоры по вертикали
4. Нерегулируемое крепление силовой опоры к фундаменту, прямое, "фланец к фланцу"
5.Регулируемое крепление силовой опоры к фундаменту.
Используются два дополнительных ряда гаек для выравнивания опоры по вертикали
6.Регулируемое крепление силовой опоры к фундаменту при помощи шпилек.
Используются два дополнительных ряда гаек для выравнивания опоры по вертикали
Модификации
Закладные детали фундаментов для опор типа НФ
| Наименование | Тип фланца | Н, мм | D, мм | d, мм | n, шт. | А, мм | Б, мм | Масса*, кг |
| ЗФ-20/4/К180-0,8-б | К | 800 | 168 | 20 | 4 | 224 | 180 | 22,5 |
| ЗФ-20/4/К180-1,0-б | К | 1000 | 168 | 20 | 4 | 224 | 180 | 32 |
| ЗФ-20/4/К180-1,5-б | К | 1500 | 168 | 20 | 4 | 224 | 180 | 48 |
| ЗФ-20/4/К180-1,5-б | К | 1500 | 168 | 20 | 4 | 224 | 180 | 47,7 |
| ЗФ-20/6/Д270-1,5-б | Д | 1500 | 168 | 20 | 6 | 320 | 270 | 51,5 |
| ЗФ-20/6/Д270-2,0-б | Д | 2000 | 168 | 20 | 6 | 320 | 270 | 67,5 |
| ЗФ-24/8/Д350-2,5-б | Д | 2500 | 273 | 24 | 8 | 420 | 350 | 145 |
| ЗФ-30/8/Д360-3,5-б | Д | 3500 | 273 | 30 | 8 | 460 | 360 | 217 |
| ЗФ-30/12/Д440-3,5-б | Д | 3500 | 325 | 30 | 12 | 552 | 440 | 275 |
Закладные детали фундаментов для опор типа НФГ и СФГ
| Наименование | Тип фланца | Н, мм | D, мм | d, мм | n, шт. | А, мм | Б, мм | Масса*, кг |
| ЗФ-30/4/230-0,45-ц | К | 450 | 219 | 30 | 4 | 320 | 230 | 40 |
| ЗФ-16/4/К140-1,0-б | К | 1000 | 108 | 16 | 4 | 190 | 140 | 13,4 |
| ЗФ-16/4/К140-1,0-б | К | 1000 | 108 | 16 | 4 | 190 | 140 | 12,2 |
| ЗФ-20/4/К180-1,2-б | К | 1200 | 133 | 20 | 4 | 250 | 180 | 18 |
| ЗФ-20/4/К180-1,25-б | К | 1250 | 133 | 20 | 4 | 250 | 180 | 23,1 |
| ЗФ-20/4/К180-1,3-б | К | 1300 | 159 | 20 | 4 | 250 | 180 | 25,8 |
| ЗФ-30/4/К230-1,5-б | К | 1500 | 133 | 30 | 4 | 320 | 230 | 33 |
| ЗФ-30/4/К230-1,5-б | К | 1500 | 159 | 30 | 4 | 320 | 230 | 44,5 |
| ЗФ-30/4/К230-1,5-б | К | 1500 | 168 | 30 | 4 | 320 | 230 | 51,2 |
| ЗФ-30/4/К300-2,0-б | К | 2000 | 219 | 30 | 4 | 400 | 300 | 101,6 |
| ЗФ-24/8/Д310-2,0-б | Д | 2000 | 219 | 24 | 8 | 400 | 310 | 101 |
| ЗФ-30/4/К300-2,0-б | К | 2000 | 273 | 30 | 4 | 400 | 300 | 115 |
| ЗФ-30/4/К300-2,0-б | К | 2000 | 159 | 30 | 4 | 400 | 300 | 68 |
| ЗФ-30/4/К300-2,0-б | К | 2000 | 168 | 30 | 4 | 400 | 300 | 77,6 |
| ЗФ-24/8/Д310-2,0-б | Д | 2000 | 219 | 24 | 8 | 400 | 310 | 96 |
| ЗФ-30/4/К230-2,0-б | К | 2000 | 159 | 30 | 4 | 320 | 230 | 55,5 |
| ЗФ-16/4/К180-2,0-б | К | 2000 | 133 | 16 | 4 | 250 | 180 | 32,7 |
| ЗФ-24/8/Д310-2,5-б | Д | 2500 | 219 | 24 | 8 | 400 | 310 | 122 |
| ЗФ-30/6/Д420-2,5-б | Д | 2500 | 273 | 30 | 6 | 500 | 420 | 157 |
| ЗФ-30/8/Д380-2,5-б | Д | 2500 | 273 | 30 | 8 | 500 | 380 | 161,7 |
| ЗФ-30/4/К300-2,5-б | К | 2500 | 159 | 30 | 4 | 400 | 300 | 79 |
| ЗФ-36/4/К400-3,0-б | К | 3000 | 325 | 36 | 4 | 500 | 400 | 273 |
| ЗФ-30/12/Д440-3,0-б | Д | 3000 | 325 | 30 | 12 | 552 | 440 | 242 |
| ЗФ-30/12/Д500-3,0-б | Д | 3000 | 377 | 30 | 12 | 610 | 500 | 264 |
| ЗФ-30/4/К300-3,0-б | К | 3000 | 159 | 30 | 4 | 400 | 300 | 90,4 |
| ЗФ-24/8/Д310-3,0-б | Д | 3000 | 219 | 24 | 8 | 400 | 310 | 143 |
| ЗФ-24/8/Д310-3,3-б | Д | 3300 | 219 | 24 | 8 | 400 | 310 | 155 |
| ЗФ-20/8/Д360-4,0-б | Д | 4000 | 219 | 20 | 8 | 420 | 360 | 181 |
| ЗФ-20/12/Д372-4,0-б | Д | 4000 | 273 | 20 | 12 | 420 | 372 | 220 |
Закладные детали фундаментов для опор типа СФ
| Наименование | Тип фланца | Н, мм | D, мм | d, мм | n, шт. | А, мм | Б, мм | Масса*, кг |
| ЗФ-24/12/Д396-2,5-б | Д | 2500 | 325 | 24 | 12 | 456 | 396 | 187 |
| ЗФ-24/8/Д360-2,5-б | Д | 2500 | 219 | 24 | 8 | 420 | 360 | 119 |
| ЗФ-24/8/Д360-2,5-б | Д | 2500 | 273 | 24 | 8 | 420 | 360 | 143 |
| ЗФ-20/8/Д360-2,5-б | Д | 2500 | 219 | 20 | 8 | 420 | 360 | 119 |
| ЗФ-20/12/Д372-2,5-б | Д | 2500 | 273 | 20 | 12 | 420 | 372 | 142 |
Закладные детали фундаментов для опор типа ТФ
| Наименование | Тип фланца | Н, мм | D, мм | d, мм | n, шт. | А, мм | Б, мм | Масса*, кг |
| ЗФ-30/8/Д440-2,5-б | Д | 2500 | 273 | 30 | 8 | 540 | 440 | 167,4 |
| ЗФ-30/8/Д540-3,0-б | Д | 3000 | 273 | 30 | 8 | 640 | 540 | 206 |
| ЗФ-36/12/Д470-3,0-б | Д | 3000 | 377 | 36 | 12 | 580 | 470 | 310 |
| ЗФ-36/12/Д540-3,0-б | Д | 3000 | 377 | 36 | 12 | 670 | 540 | 391 |
Закладные детали фундаментов для опор типа ТФГ
| Наименование | Тип фланца | Н, мм | D, мм | d, мм | n, шт. | А, мм | Б, мм | Масса*, кг |
| ЗФ-36/12/Д520-3,0-б | Д | 3000 | 377 | 36 | 12 | 640 | 520 | 338,5 |
| ЗФ-36/12/Д560-3,0-б | Д | 3000 | 377 | 36 | 12 | 690 | 560 | 412 |
| ЗФ-30/12/Д510-3,0-б | Д | 3000 | 325 | 30 | 12 | 620 | 510 | 276,5 |
| ЗФ-36/12/Д600-3,0-б | Д | 3000 | 377 | 36 | 12 | 730 | 600 | 391,8 |
| ЗФ-36/12/Д620-3,5-б | Д | 3500 | 426 | 36 | 12 | 750 | 620 | 530 |
Закладные детали фундаментов для декоративных опор
| Наименование | Тип фланца | Н, мм | D, мм | d, мм | n, шт. | А, мм | Б, мм | Масса*, кг |
| ЗФ-20/4/К180-1,3-б | К | 1300 | 168 | 20 | 4 | 224 | 180 | 40,5 |
| ЗФ-20/4/Д270-1,3-б | Д | 1300 | 168 | 20 | 4 | 316 | 270 | 40 |
| ЗФ-20/4/К180-1,3-б | К | 1300 | 168 | 20 | 4 | 224 | 180 | 37,9 |
| ЗФ-20/4/Д270-1,5-б | Д | 1500 | 168 | 20 | 4 | 316 | 270 | 51,2 |
Н – высота ЗФ D – диаметр трубы
d – диаметр резьбы крепежных элементов
n – количество отверстий во фланце
А – диаметр окружности или сторона квадрата фланца
Б – диаметр окружности или сторона квадрата расположения отверстий под крепежные элементы
* – расчетная масса с учетом покрытия
Цены
ЗДФ для несиловых трубчатых опор (ОПф)
| Код ЗДФ | Наименование ЗДФ | Масса ЗДФ, кг | Цена**, руб. с НДС |
| В00000271 | ЗДФ-0,108-0,8 (К170-130-4х14) | 9,0 | 2 250 ₽ |
| В00000273 | ЗДФ-0,108-1 (К170-130-4х14) | 11,0 | 2 750 ₽ |
| В00001278 | ЗДФ-0,159-1,0 (К240-180-4х25) | 19,0 | 4 750 ₽ |
| В00000604 | ЗДФ-0,159-1,5 (К240-180-4х25) | 19,0 | 4 750 ₽ |
| В00000828 | ЗДФ-0,159-1,5(К240-180-4х25) | 27,0 | 6 750 ₽ |
| В00000210 | ЗДФ-0,159-2,0 (К240-180-4х25) | 35,0 | 8 750 ₽ |
ЗДФ для несиловых граненых опор (ОГКф)
| Код ЗДФ | Наименование ЗДФ | Масса ЗДФ, кг | Цена**, руб. с НДС |
| В00000206 | ЗДФ-0,108-1,2 (К170-130-4х14) | 12,0 | 3 000 ₽ |
| В00000639 | ЗДФ-0,108-1,5 (К200-150-4х20) | 16,0 | 4 000 ₽ |
| 00-001226 | ЗДФ-0,133-1,5 (К200-150-4х20) | 22,0 | 5 500 ₽ |
| В00000210 | ЗДФ-0,159-2,0 (К240-180-4х25) | 36,0 | 9 000 ₽ |
| 00-000810 | ЗДФ-0,168-2,5 (К280-200-4х30) | 68,0 | 17 000 ₽ |
| 00-000528 | ЗДФ-0,219-2,5 (К320-230-4х34) | 71,0 | 17 750 ₽ |
| В00004817 | ЗДФ-0,273-2,5 (К400-300-4х34) | 120,0 | 30 000 ₽ |
| 00-004901 | ЗДФ-0,273-2,5 (К495-400-4х34) | 134,0 | 33 500 ₽ |
| 00-000507 | ЗДФ-0,325-3,0 (К495-400-4х34) | 247,0 | 61 750 ₽ |
| 00-004903 | ЗДФ-0,325-3,0 (Д650-550-8х34) | 265,0 | 66 250 ₽ |
ЗДФ для складывающихся граненых опор (ОГКс)
| Код ЗДФ | Наименование ЗДФ | Масса ЗДФ, кг | Цена**, руб. с НДС |
| 00-001226 | ЗДФ-0,133-1,5 (К200-150-4х20) | 22,0 | 5 500 ₽ |
| В00000210 | ЗДФ-0,159-2,0 (К240-180-4х25) | 36,0 | 9 000 ₽ |
| 00-000810 | ЗДФ-0,168-2,5 (К280-200-4х30) | 68,0 | 17 000 ₽ |
| 00-000528 | ЗДФ-0,219-2,5 (К320-230-4х34) | 90,0 | 22 500 ₽ |
| В00004817 | ЗДФ-0,273-2,5 (К400-300-4х34) | 120,0 | 30 000 ₽ |
| 00-004901 | ЗДФ-0,273-2,5 (К495-400-4х34) | 120,0 | 30 000 ₽ |
| 00-000507 | ЗДФ-0,325-3,0 (К495-400-4х34) | 247,0 | 61 750 ₽ |
| 00-000341 | ЗДФ-0,325-3,0 (Д650-550-8х34) | 265,0 | 66 250 ₽ |
ЗДФ для силовых граненых опор (ОГСф)
| Код ЗДФ | Наименование ЗДФ | Масса ЗДФ, кг | Цена**, руб. с НДС |
| В00005796 | ЗДФ-0,219-2,5 (Д395-310-8х25) | 99,0 | 24 750 ₽ |
| В00005792 | ЗДФ-0,273-2,5 (Д495-420-8х30) | 132,0 | 33 000 ₽ |
| 00-003320 | ЗДФ-0,325-3,0 (Д495-420-12х30) | 208,0 | 52 000 ₽ |
| 00-003322 | ЗДФ-0,325-3,0 (Д495-420-12х34) | 258,0 | 64 500 ₽ |
| 00-004960 | ЗДФ-0,426-3,0 (Д650-520-12х40) | 309,0 | 77 250 ₽ |
| 00-000436 | ЗДФ-0,426-3,0 (Д670-560-12х40) | 312,0 | 78 000 ₽ |
ЗДФ для силовых трубчатых опор (ОСф)
| Код ЗДФ | Наименование ЗДФ | Масса ЗДФ, кг | Цена**, руб. с НДС |
| В00000225 | ЗДФ-0,219-2,0 (Д395-310-8х25) | 83,0 | 20 750 ₽ |
| В00005796 | ЗДФ-0,219-2,5(Д395-310-8х25) | 99,0 | 24 750 ₽ |
| 00-004950 | ЗДФ-0,219-2,5 (Д395-310-8х30) | 125,5 | 31 375 ₽ |
| В00005792 | ЗДФ-0,273-2,5(Д495-420-8х30) | 132,0 | 33 000 ₽ |
| 00-004951 | ЗДФ-0,273-2,5 (Д495-420-8х34) | 165,0 | 41 250 ₽ |
| 00-003320 | ЗДФ-0,325-3 (Д495-420-12х30) | 208,0 | 52 000 ₽ |
| 00-003322 | ЗДФ-0,325-3 (Д495-420-12х34) | 258,0 | 64 500 ₽ |
Закладные детали фундаментов для опор типа НФ
| D, мм | Наименование | Масса*, кг | Цена**, руб. с НДС |
| 168 | ЗФ-20/4/К180-0,8-б | 22,5 | 5 625 ₽ |
| 168 | ЗФ-20/4/К180-1,0-б | 32 | 8 000 ₽ |
| 168 | ЗФ-20/4/К180-1,5-б | 48 | 12 000 ₽ |
| 168 | ЗФ-20/4/К180-1,5-б | 47,7 | 11 925 ₽ |
| 168 | ЗФ-20/6/Д270-1,5-б | 51,5 | 12 875 ₽ |
| 168 | ЗФ-20/6/Д270-2,0-б | 67,5 | 16 875 ₽ |
| 273 | ЗФ-24/8/Д350-2,5-б | 145 | 36 250 ₽ |
| 273 | ЗФ-30/8/Д360-3,5-б | 217 | 54 250 ₽ |
| 325 | ЗФ-30/12/Д440-3,5-б | 275 | 68 750 ₽ |
Закладные детали фундаментов для опор типа НФГ и СФГ
| D, мм | Наименование | Масса*, кг | Цена**, руб. с НДС |
| 219 | ЗФ-30/4/230-0,45-ц | 40 | 10 000 ₽ |
| 108 | ЗФ-16/4/К140-1,0-б | 13,4 | 3 350 ₽ |
| 108 | ЗФ-16/4/К140-1,0-б | 12,2 | 3 050 ₽ |
| 133 | ЗФ-20/4/К180-1,2-б | 18 | 4 500 ₽ |
| 133 | ЗФ-20/4/К180-1,25-б | 23,1 | 5 775 ₽ |
| 159 | ЗФ-20/4/К180-1,3-б | 25,8 | 6 450 ₽ |
| 133 | ЗФ-30/4/К230-1,5-б | 33 | 8 250 ₽ |
| 159 | ЗФ-30/4/К230-1,5-б | 44,5 | 11 125 ₽ |
| 168 | ЗФ-30/4/К230-1,5-б | 51,2 | 12 800 ₽ |
| 219 | ЗФ-30/4/К300-2,0-б | 101,6 | 25 400 ₽ |
| 219 | ЗФ-24/8/Д310-2,0-б | 101 | 25 250 ₽ |
| 273 | ЗФ-30/4/К300-2,0-б | 115 | 28 750 ₽ |
| 159 | ЗФ-30/4/К300-2,0-б | 68 | 17 000 ₽ |
| 168 | ЗФ-30/4/К300-2,0-б | 77,6 | 19 400 ₽ |
| 219 | ЗФ-24/8/Д310-2,0-б | 96 | 24 000 ₽ |
| 159 | ЗФ-30/4/К230-2,0-б | 55,5 | 13 875 ₽ |
| 133 | ЗФ-16/4/К180-2,0-б | 32,7 | 8 175 ₽ |
| 219 | ЗФ-24/8/Д310-2,5-б | 122 | 30 500 ₽ |
| 273 | ЗФ-30/6/Д420-2,5-б | 157 | 39 250 ₽ |
| 273 | ЗФ-30/8/Д380-2,5-б | 161,7 | 40 425 ₽ |
| 159 | ЗФ-30/4/К300-2,5-б | 79 | 19 750 ₽ |
| 325 | ЗФ-36/4/К400-3,0-б | 273 | 68 250 ₽ |
| 325 | ЗФ-30/12/Д440-3,0-б | 242 | 60 500 ₽ |
| 377 | ЗФ-30/12/Д500-3,0-б | 264 | 66 000 ₽ |
| 159 | ЗФ-30/4/К300-3,0-б | 90,4 | 22 600 ₽ |
| 219 | ЗФ-24/8/Д310-3,0-б | 143 | 35 750 ₽ |
| 219 | ЗФ-24/8/Д310-3,3-б | 155 | 38 750 ₽ |
| 219 | ЗФ-20/8/Д360-4,0-б | 181 | 45 250 ₽ |
| 273 | ЗФ-20/12/Д372-4,0-б | 220 | 55 000 ₽ |
Закладные детали фундаментов для опор типа СФ
| D, мм | Наименование | Масса*, кг | Цена**, руб. с НДС |
| 325 | ЗФ-24/12/Д396-2,5-б | 187 | 46 750 ₽ |
| 219 | ЗФ-24/8/Д360-2,5-б | 119 | 29 750 ₽ |
| 273 | ЗФ-24/8/Д360-2,5-б | 143 | 35 750 ₽ |
| 219 | ЗФ-20/8/Д360-2,5-б | 119 | 29 750 ₽ |
| 273 | ЗФ-20/12/Д372-2,5-б | 142 | 35 500 ₽ |
Закладные детали фундаментов для опор типа ТФ
| D, мм | Наименование | Масса*, кг | Цена**, руб. с НДС |
| 273 | ЗФ-30/8/Д440-2,5-б | 167,4 | 41 850 ₽ |
| 273 | ЗФ-30/8/Д540-3,0-б | 206 | 51 500 ₽ |
| 377 | ЗФ-36/12/Д470-3,0-б | 310 | 77 500 ₽ |
| 377 | ЗФ-36/12/Д540-3,0-б | 391 | 97 750 ₽ |
Закладные детали фундаментов для опор типа ТФГ
| D, мм | Наименование | Масса*, кг | Цена**, руб. с НДС |
| 377 | ЗФ-36/12/Д520-3,0-б | 338,5 | 84 625 ₽ |
| 377 | ЗФ-36/12/Д560-3,0-б | 412 | 103 000 ₽ |
| 325 | ЗФ-30/12/Д510-3,0-б | 276,5 | 69 125 ₽ |
| 377 | ЗФ-36/12/Д600-3,0-б | 391,8 | 97 950 ₽ |
| 426 | ЗФ-36/12/Д620-3,5-б | 530 | 132 500 ₽ |
Закладные детали фундаментов для декоративных опор
| D, мм | Наименование | Масса*, кг | Цена**, руб. с НДС |
| 168 | ЗФ-20/4/К180-1,3-б | 40,5 | 10 125 ₽ |
| 168 | ЗФ-20/4/Д270-1,3-б | 40 | 10 000 ₽ |
| 168 | ЗФ-20/4/К180-1,3-б | 37,9 | 9 475 ₽ |
| 168 | ЗФ-20/4/Д270-1,5-б | 51,2 | 12 800 ₽ |
** - Указана ориентировочная цена. Предложение не является офертой. **Окончательная стоимость рассчитывается менеджером компании на основании запроса Покупателя.
Галерея
