Анкерные закладные детали

В наличии

от 20 000 ₽

Описание

(АЗДФ) Анкерная закладная деталь фундамента или фундаментный блок - входит в состав железобетонного фундамента мачт освещения, молниеотводов высотой от 20 метров, специальных опор. Необходима для монтажа мачт освещения в грунт фланцевым методом.

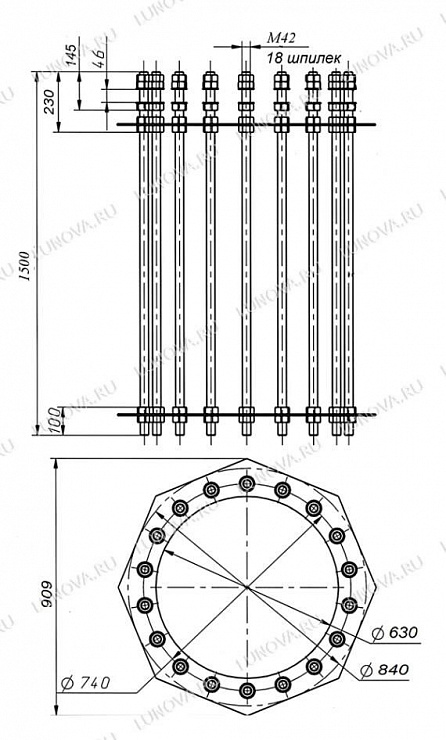

Конструктивно состоит из шпилек, закрепленных на двух металлических кольцах (кондукторах) при помощи гаек и шайб. Кондуктор необходим в первую очередь для правильного позиционирования шпилек, гайки и шайбы выполняют роль крепежных элементов. При помощи метизов фиксируют опоры на шпильки.

Шпильки выточены из высококачественной конструкционной легированной стали. Именно они передают нагрузку от мачты на фундамент. Крепеж только высокопрочный.

Габариты анкерной закладной детали определяются проектом мачты и фундамента. В зависимости от веса и несущей способности мачты меняется диаметр, по которому в пространстве расположены оси шпилек, диаметры самих шпилек, их количество.

Высота конструкция анкерной закладной варьируется от 940мм до 1620мм. Число шпилек составляет от 8 до 36 штук.

Покрытие. Элементы анкерной закладной выступающей из бетонного блока фундамента на заводе покрывают слоем грунт-эмали или битумной мастики в соответствии с СНиП 2.03.11 и ГОСТ 9.602. Благодаря этому закладная защищена от коррозии. По требованию возможно дополнительное покрытие методом горячего цинкования.

Срок производства закладных деталей любого количества и размера до 2-3 недель.

Поставляются в разобранном виде. Отдельно упакованы шпильки, кондуктора, метизы.

Монтажные комплекты для мачт ВМО
Наименование	Межцентровое расстояние, мм	Размер анкерной шпильки, мм	Количество шпилек, шт.	Масса, кг
МК 640(540)+М30x1000/10	540	М30x1000	10
МК 750(650)+М30x1000/16	650	М30x1000	16
МК 750(680)+М30x1000/16	680	М30x1000	16
МК 800(700)+М30x1500/12	700	М30x1500	12
МК 840(740)+М30x1500/16	740	М30x1500	16
МК 900(800)+М36x1500/20	800	М36x1500	20
МК 1000(900)+М30x1500/20	900	М30x1500	20
МК 1000(900)+М36x1500/20	900	М36x1500	20
МК 1050(930)+М36x1500/18	930	М36x1500	18
Монтажные комплекты для мачт ВМОН
Наименование	Межцентровое расстояние, мм	Размер анкерной шпильки, мм	Количество шпилек, шт.	Масса, кг
МК 640(540)+М30x1000/10	540	М30x1000	10
МК 750(650)+М30x1000/16	650	М30x1000	16
МК 750(680)+М30x1000/16	680	М30x1000	16
МК 800(700)+М30x1500/12	700	М30x1500	12
МК 840(740)+М30x1500/16	740	М30x1500	16
МК 900(800)+М36x1500/20	800	М36x1500	20
МК 1000(900)+М30x1500/20	900	М30x1500	20
МК 1000(900)+М36x1500/20	900	М36x1500	20
МК 1050(930)+М36x1500/18	930	М36x1500	18
Анкерные закладные детали для мачт МГФ-М, МГФ-СР
Наименование	Межцентровое расстояние, мм	Размер анкерной шпильки, мм	Количество шпилек, шт.	Масса, кг
ЗА-30/8/Д540-0,94-хц	540	М30x940	8	66 кг
ЗА-30/9/Д540-0,94-хц	540	М30x940	9	72 кг
ЗА-30/12/Д540-0,94-хц	540	М30x940	12	94 кг
ЗА-30/12/Д700-0,94-хц	700	М30x940	12	102 кг
ЗА-36/12/Д540-0,95-хц	540	М36x950	12	146 кг
ЗА-30/12/Д700-1,3-хц	700	М30x1300	12	130 кг
ЗА-30/18/Д640-1,3-хц	640	М30x1300	18	180 кг
ЗА-30/18/Д740-1,3-хц	740	М30x1300	18	184 кг
ЗА-30/18/Д780-1,3-хц	780	М30x1300	18	185 кг
ЗА-30/18/Д840-1,3-хц	840	М30x1300	18	189 кг
ЗА-36/18/Д740-1,3-хц	740	М36x1300	18	266 кг
ЗА-36/18/Д760-1,3-хц	760	М36x1300	18	267 кг
ЗА-36/18/Д780-1,3-хц	780	М36x1300	18	267 кг
ЗА-36/20/Д900-1,3-хц	900	М36x1300	20	308 кг
ЗА-30/24/Д920-1,3-хц	920	М30x1300	24	256 кг
ЗА-36/24/Д900-1,3-хц	900	М36x1300	24	360 кг
ЗА-36/24/Д920-1,3-хц	920	М36x1300	24	361 кг
ЗА-36/24/Д1070-1,3-хц	1070	М36x1300	24	358 кг
ЗА-42/20/Д1500-1,5-хц	1500	М42x1500	20	522 кг
ЗА-42/24/Д1070-1,5-хц	1070	М42x1500	24	558 кг

*Указанные в таблице значения, носят справочный характер. Производитель оставляет за собой право вносить
изменения в конструкцию изделия, не ухудшающие его потребительских свойств.

Характеристики

Производство фундамента

Анкерная закладная деталь устанавливается в подготовленный котлован, связывается с арматурой фундамента в единую конструкцию. С помощью опалубки формируется форма будущего фундамента, которая заливается бетоном. В результате на поверхности остаются концы шпилек, к которым крепится фланец опоры или мачты. Крепление осуществляется при помощи высокопрочных гаек. До бетонирования производится установка силового кабеля между гаек в ствол опоры, мачты.

Размеры фундамента, марка бетона, схема армирования определяются проектом и всегда индивидуальны.

Фланцевый способ монтажа анкерной закладной - функциональный и практичный. При необходимости облегчает демонтаж, замену и перенос опоры.

АЗДФ изготавливается на заказ под конкретную мачту и поставляется, как правило, раньше самой металлоконструкции. Это позволяет Заказчику полностью завершить фундаментные работы к моменту готовности мачты или молниеотвода.

1)Подготовка котлована необходимых размеров, обратная засыпка и утрамбовка слоя щебня.

2) Подготовка опалубки, установка арматуры в соответствии с проектом фундамента.
Заливка фундаментной плиты бетоном необходимой марки.

3) Возведение опалубки подколонника, армирование конструкции согласно проекта, крепление гибких труб для последующего ввода кабелей.
Установка анкерной закладной детали в армокаркас.
Финальная заливка бетоном подколонника фундамента.

4) Обработка фундамента гидроизоляционными материалами.

5) Готовый фундамент перед обратной засыпкой грунтом.
