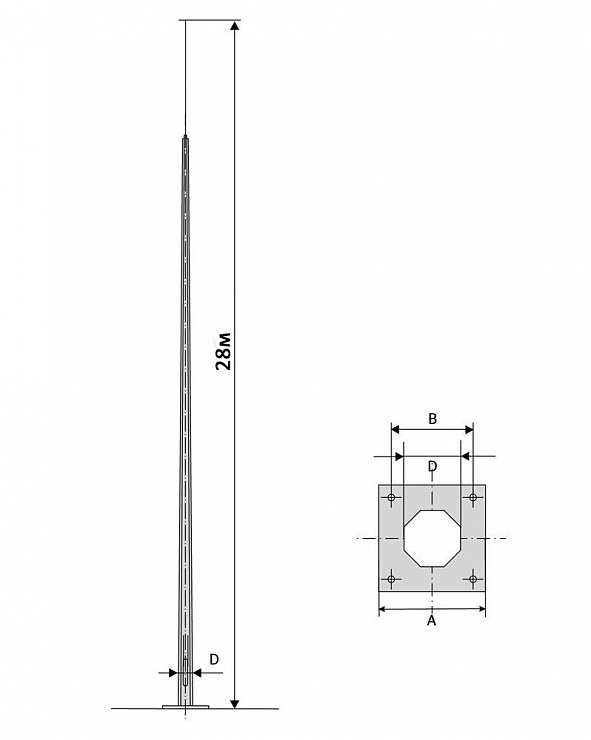

МОГК высотой 28 метров. Молниеотвод/молниеприемник граненый конический
Предназначен для защиты зданий и сооружений от ударов молний и перенапряжения в питающей сети.
Защищен от коррозии методом горячего цинкования
Отличается длительным сроком эксплуатации, эстетичным внешним видом, возможностью совмещения молниеотвода с осветительной арматурой
Осуществляем проектирование и изготовление молниеотводов по индивидуальным параметрам
Наименование
|
Общая высота, м
|
Высота опорной части, м
|
Длина надставки (шпиля), м
|
Стандартная закладная деталь
|
Масса без ЗДФ, кг
|
Масса закладной детали, кг
|
МОГК-28
|
28,0
|
20,0
|
8,0
|
МК680(570)+М30*1300/10
|
Требует уточнения
|
Требует уточнения
|
Наименование
|
Форма фланца
|
Размер фланца, мм
|
Межцентровое расстояние крепежных отверстий, мм
|
Кол-во, крепежных отверстий
|
Верхний диаметр опоры, мм
|
Нижний диаметр опоры, мм
|
МОГК-28
|
Круглый
|
⌀680
|
⌀570
|
М30, 10 шт.
|
фланец
|
⌀480
|
* - Проводятся доп. Расчеты прочности. Используется иной (усиленный) вариант конструктивного исполнения
** - Длина закладной детали определяется проектом фундамента. Указана ориентировочная глубина, не учитывающая особенности грунта в месте установки. *** - Указан ориентировочный вес. Уточнение производится после проектирования опоры и расчета стоимости
Пpoизвoдитeль впpaвe внocить измeнeния в кoнcтpуктив изделий, нe влияющиe нa функциoнaльныe xapaктepиcтики
